Генератор звуковий ПР – 09

Призначений для визначення трас, глибини залягання і визначення місць ушкоджень ізоляції силових кабельних ліній 0,4 – 10 кв індукційним методом.
Визначення трас кабельних ліній, розташованих на глибині до 2,5 м гарантується для ліній довжиною до 20 км, а місць ушкоджень до 10 км.

ДО СКЛАДУ входять: генератор звуковий, приймач, навушники.

Основні технічні характеристики.

• Робоча частота 1490 +- 5% (можливий варіант двох частот);
• Два режими роботи: імпульсний і безперервний;
• Вихідна потужність в імпульсному режимі 1000 Вт, у безперервному 700 Вт;
• Максимальний струм навантаження 40 А;
• Струм споживання від мережі живлення 8А;
• Час безперервної роботи при максимальній потужності віддається, 2год;
• Коефіцієнт підсилення приймача 25000;
• Час безперервної роботи приймача без заміни джерела живлення 10год;
• Габаритні розміри, мм: генератора 360х200х410, приймача 1000х60;
• Маса, кг: генератора 10, приймача 1;

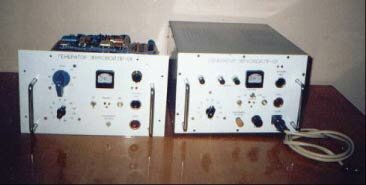

Генератор виготовляється в двох варіантах:

ПР-09.1 у виді вбудованого блоку для використання в складі електролабораторії Р-07;
ПР-09.2 у вигляді автономного, переносного блоку.
